丝口锻钢闸阀、焊接式锻钢闸阀

丝口锻钢闸阀、焊接式锻钢闸阀有三种阀盖设计形式。**种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖螺纹连接，内压自密封环密封。
- 价格：￥0.00

  市场价：￥0.00

  会员价格：
  普通会员：￥0.00

  VIP：￥0.00

  我要分销
- 满意度：

  销量： 0

  评论： 0 次
重量：0.00KG

商品描述

丝口锻钢闸阀、焊接式锻钢闸阀有三种阀盖设计形式。**种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖螺纹连接，内压自密封环密封。

闸阀设计结构与说明特征
闸阀的设计与API602，BS5352和ASME B16.34。检验与测试按API598，标记按MSS-SP-25。

采用以下结构;

1.全径或缩径
2.明杆支架式（OS&Y）
3.自定心压板压套式
4.螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
5.承插端符合ASME B16.11
6.螺纹连接端（NPT）符合ANSI/ASME B1.20.1

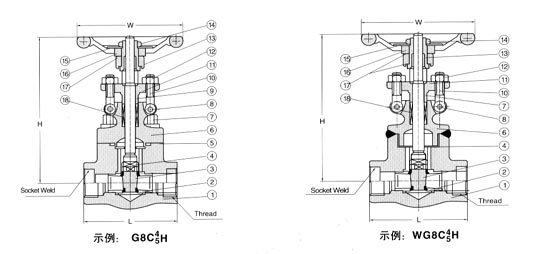

锻钢闸阀 800Lb

标准材质细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A182 F430/F410	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圆柱销	A276 420		A182 F304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 420
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A473 431
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS	缩径	³/8	¹/2	³/4	1	1¹/4	1¹/2	2	/
NPS	全径	/	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		79	79	92	111	120	120	140	178
H（开）		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2

900Lb～1500Lb

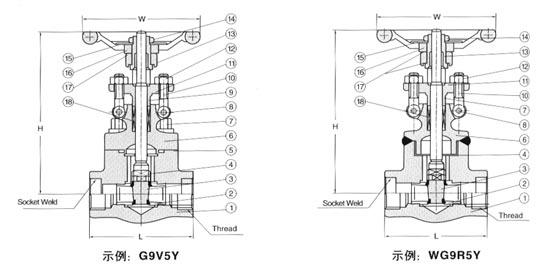

自密封锻钢闸阀 900Lb～1500Lb

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	密封环	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A182/F430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	密封座	A105N	A182 F304	A182 F304(L)	F316(L)
6	密封环	F182 F304	A182 F304	A276 304L	A276 316L
7	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
8	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
9	圆柱销	A276 F420		A182 F304
10	填料	柔性石墨		PTFE
11	提升螺母	A194 2H	A194 4	A194 8	A194 8M
12	填料压套	A276 F420		A182 F304
13	填料压板	A105		A182 F304
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276-420
16	轴承压盖	A194 2H	A194 4	A194 8	A194 8M
17	手轮	A197
18	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
19	黄铜油杯	Brass
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS	缩径	³/8	¹/2	³/4	1	1¹/4	1¹/2	2	/
NPS	全径	/	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		92	111	111	120	120	140	178	210
H（开）		169	197	197	236	246	283	330	354
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
重量	焊接式	2.4	4.2	4.0	6.3	8.7	12.1	17.2	22.0

900Lb～2500LB

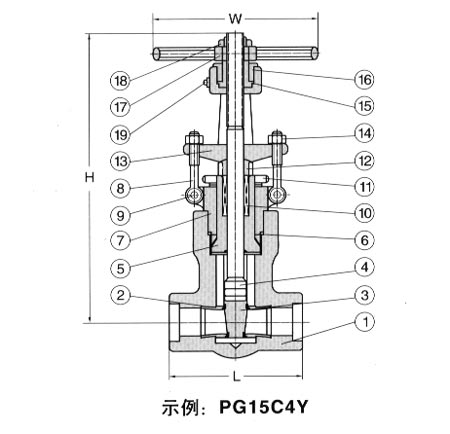

自密封锻钢闸阀 900Lb～2500Lb

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	密封环	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A182/F430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	密封座	A105N	A182 F304	A182 F304(L)	F316(L)
6	密封环	F182 F304	A182 F304	A276 304L	A276 316L
7	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
8	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
9	圆柱销	A276 F420		A182 F304
10	填料	柔性石墨		PTFE
11	提升螺母	A194 2H	A194 4	A194 8	A194 8M
12	填料压套	A276 F420		A182 F304
13	填料压板	A105		A182 F304
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276-420
16	轴承压盖	A194 2H	A194 4	A194 8	A194 8M
17	手轮	A197
18	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
19	黄铜油杯	Brass
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS		¹/2″	³/4″	1″	1¹/4″	1¹/2″	2″
L	900-150Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H(开)		321	321	321	380	414	502
W		160	160	180	200	250	280
重量	900Lb-1500Lb	11.5	10.8	10.5	19.6	21.0	55.4
重量	2500Lb	12.3	11.6	10.8	26.0	28.4	60.0
