网站首页 ≡ 电站阀门 ≡ 电站焊接闸阀
  • 电站焊接闸阀
    ❤ 收藏

  • 电站焊接闸阀

    ● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；

    ● 结构长度按E101的规定或按用户提供尺寸

    ● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.00KG
商品描述
● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；

● 结构长度按E101的规定或按用户提供尺寸

● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

性能规范Property and specifiecation
产品型号 Product type公称压力PN(MPa)Nominal pressure试验压力(MPa)Test pressure工作压力(MPa)Working pressure工作温度(℃)Working temperature适用介质Appicable medium
强度试验Sheel test密封试验/上密封实验Seal test
Z960Y-2502537.527.5-≤425水、蒸汽、Water,steam
Z960Y-3203248.036.0-≤425
Z960Y-P54100-30.022.0P5410≤540蒸汽 Steam
Z960Y-P54170-48.036.0P5417≤540
主要零件材料Matecrial for main parts
零件名称Part name材料牌号Material designation
阀体BodyWCBWC6WC9
阀板DiscWCBWC6WC9
阀盖Bonnet2512Cr1Mo1VA
阀杆Stem1Cr17Ni220Cr1Mo1VA
阀座Seat2512Cr1Mo1VA
密封环Sealing ringS软钢(增强柔性石墨)S soft steel (flexible graphite)S软钢S soft steelF软钢F Soft steel
填料Packing增强柔性石墨Fexible graphite
支架YokeWCBWCB或WC6
阀杆螺母Stem nut45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring1Cr1320Cr1MoVA

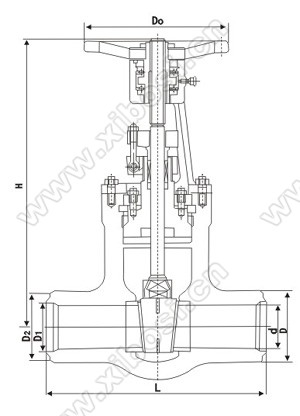

主要尺寸及重量Main dimensions and weight

公称通径DNNominal diameter主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions电动装置Electric dewice重量(kg)Weight
dLHL1L2
Z60Y-250
100844061164437277DZW45234
1251004831402437277DZW60343
1751587111650554309DZW180638
2252008641650554309DZW180654
30028010672106764398DZW3501973
Z60Y-320
100965331236437277DZW60291
1251186101302437277DZW60315
1501487621403526283DZW90672
1751487621650554309DZW180684
22522210411650554309DZW180696
Z60Y-P54100V
1751487621650554309DZW180683
22522210411650554309DZW180704
25022210411795554309DZW1801214
30029412452080554309DZW2502125
Z60Y-P54170V
125986301230437277DZW60312
22518610601680554309DZW1801401
30027813972265764DZW5002834
32531014482265690398DZW5002632
35033815502536715DZWC-45591
