网站首页 ≡ 低温阀门 ≡ DA42F-16P低温安全阀
  • DA42F-16P低温安全阀
    ❤ 收藏

  • DA42F-16P低温安全阀



    产品规范

    产品类型：弹簧直接作用全启式

    公称压力：1.6MPa

    公称通径：25mm～200mm

    适用介质：LO2、LN2、LAr、LNG、LC2H4等

    适用温度：-196～+80℃

    连接方式：法兰



    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.00KG
商品描述


产品规范

产品类型：弹簧直接作用全启式

公称压力：1.6MPa

公称通径：25mm～200mm

适用介质：LO2、LN2、LAr、LNG、LC2H4等

适用温度：-196～+80℃

连接方式：法兰




产品规范
产品类型：弹簧直接作用全启式
公称压力：1.6MPa
公称通径：25mm～200mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：法兰

 DA42F-16P低温安全阀

主要零部件材料
阀体、阀座、阀瓣、阀杆：不锈钢
弹簧：不锈钢
阀瓣密封圈：增强聚四氟乙烯

主要技术参数

产品代号

整定压力

(MPa)

密封压力

(MPa)

排量

系数

222Fa

1.0～1.3

0.90～1.17

 0.67

222Fb

0.8～1.0

0.72～0.90

222Fc

0.6～0.8

0.54～0.72

222Fd

0.4～0.6

0.36～0.54

222Fe

0.3～0.4

0.27～0.36

222Ff

0.25～0.3

0.22～0.27

222Fg

0.16～0.25

0.13～0.22

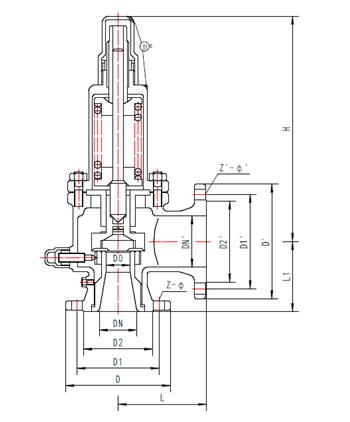

外型尺寸与连接尺寸

产品型号

DA42F-16P低温安全阀

重 量

(kg)

产品代号

DN

(mm)

尺寸(mm)

D0

D

D1

D2

L

Z-Ф

DN′

D′

D1′

D2′

L1

H

Z′-Φ′

222Fa～g25ABA3

25

15

115

85

65

110

4-14

32

140

100

78

95

370

4-18

11.8

222Fa～g32ABA3

32

20

140

100

78

115

4-18

40

150

110

85

100

380

4-18

12.6

222Fa～g40ABA3

40

25

150

110

85

120

4-18

50

165

125

100

110

405

4-18

13.8

222Fa～g50ABA3

50

32

165

125

100

135

4-18

65

185

145

120

120

450

4-18

19.5

222Fa～g80ABA3

80

50

200

160

135

170

8-18

100

220

180

155

135

525

8-18

57.3

222Fa～g100ABA3

100

65

220

180

155

195

8-18

125

250

210

185

175

690

8-18

86.2

222Fa～g150ABA3

150

100

285

240

210

255

8-23

175

310

270

240

230

840

8-23

167.7

222Fa～g200ABA3

200

125

340

295

265

300

12-23

250

405

355

320

260

990

12-26

285.8

使用、维护主要事项：
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
