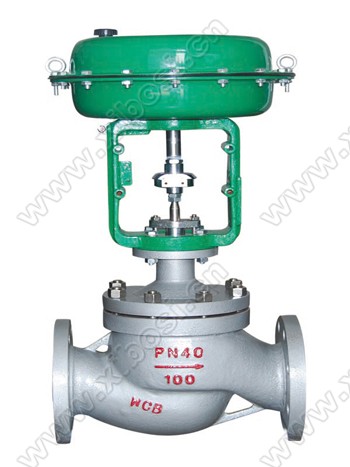

阀　体
型式：直通铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW（40～50mm）对接焊BW(65～200mm)
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：金属阀座的压力平衡式阀芯
流量特性：线性（L），参考下图

注：整体式和分离式套筒应根据公称通径、材料和工作温度而定。
材料：不锈钢（Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 执行机构
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作：用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
　　　 不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
　　　 不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

执行机构 供气压力 弹簧范围 定位器 允许压差 公称通径 40 50 65 80 100 150 200 LHA2D 1.4 0.2～1.0 有或无 19 15 13 11 8 - - 1.6 0.2～1.0 有 40 40 40 40 40 - - 100 74 54 53 40 - - 4.0 0.8～2.4 有 40 40 40 40 40 - - 400 100 100 100 100 - - LHA3D 1.4 0.2～1.0 有或无 34 26 23 19 14 10 - 1.6 0.2～1.0 有 40 40 40 40 40 40 - 100 100 100 94 71 51 - 4.0 0.8～2.4 有 40 40 40 40 40 40 - 100 100 100 100 100 100 - LHA4D 1.4 0.2～1.0 有或无 - - 39 32 25 17 14 1.6 0.2～1.0 有 - - 40 40 40 40 40 - - 100 100 100 87 70 4.0 0.8～2.4 有 - - 40 40 40 40 40 - - 100 100 100 100 100

执行机构 供气压力 弹簧范围 定位器 允许压差 公称通径 40 50 65 80 100 150 200 LHA2R 1.4 0.2～1.0 有或无 19 15 13 11 8 - - 2.8 0.8～2.4 有 40 40 40 40 40 - - 100 100 89 74 57 - - LHA3R 1.4 0.2～1.0 有或无 34 26 23 19 14 10 - 2.8 0.8～2.4 有 40 40 40 40 40 40 - 100 100 100 100 100 71 - LHA4R 1.4 0.2～1.0 有或无 - - 39 32 25 17 14 2.8 0.8～2.4 有 - - 40 40 40 40 40 - - 100 100 100 100 99 LVA5R 1.4 0.2～1.0 有或无 - - - - 34 24 19 1.4 0.4～1.0 有或无 - - - - 40 40 40 - - - - 100 72 58 2.8 0.8～2.4 有 - - - - 40 40 40 - - - - 100 100 100 LVA6R 4 1.9～3.5 有 - - - - 40 40 - - - - - 100 100 -

注:1.*大允许压差不超过ANSI B16.34或JIS B2201标准规定的*大工作压力。
2.同一格内的上方数字表示阀常开允许压差，下方数字表示阀全关时的允许压差。
3.黑线框内数字表示阀配用标准规格执行机构。
