    概述

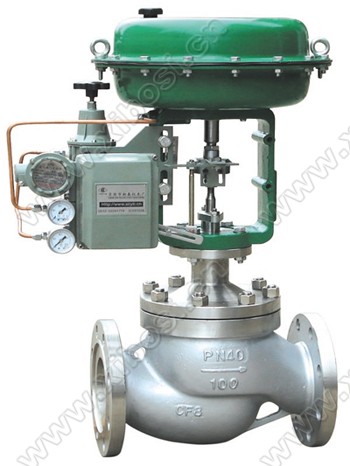

    　　 ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。

    本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：

    1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。

    2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。

    3、比普通单双座调节阀噪声降低10bd左右。

    4、结构简单，装拆维修方便。



    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.00KG
商品描述
概述



　　 ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。

本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：

1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。

2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。

3、比普通单双座调节阀噪声降低10bd左右。

4、结构简单，装拆维修方便。



公称通径mm
25
40
50
65
80
100
150
200
250
300
350
400
阀座直径mm
25
32
40
50
65
80
100
125
150
200
250
300
可与本公司
商洽生产





额定流量
系数Kv
直线
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
10
16
25
40
63
100
160
250
400
630
900
1440
公称压力MPa
0.6 1.6 4.0 6.4
行程mm

16

25
40
60
100





流量特性
直线、等百分比、快开型
介质温度℃

-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃

法兰标准
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质
PN
(MPa)
0.6,1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式
直通单座铸造球型阀
阀芯材质
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式
普通式(常温型)、热片式(中温型)、低温型
可调比R
50:1
气源接头
M16×1.5

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

执行机构主要技术参数

型　号
ZHA(B)-22
ZHA(B)-23
ZHA(B)-34
ZHA(B)-45
有效面积cm2
350
350
560
900
行　程mm
16
25
40
60
弹簧范围KPa
20～100(标准)；40～200；80～240；20～60；60～100

性能指标

项目
指标值
项目
指标值
基本误差％
不带定位器
±5.0
始
终
点
偏
差
％

气关
不带定位器
始点
±5.0
终点
±2.5
带定位器
±1.0
带定位器
始点
±1.0
终点
±1.0
回差％
不带定位器
3.0
气开
不带定位器
始点
±2.5
终点
±5.0
带定位器
1.0
带定位器
始点
±1.0
终点
±1.0
死区％
不带定位器
3.0
带定位器
0.4
允许泄漏量L/h
1×10-3×
阀额定
容量
　 额定行程偏差％
±2.5

注：本产品执行GB/T4213-92国家标准。

允许压差

开关
方式
执行
机构
型号
弹簧
范围
KPa
气源
压力
KPa
需
要
附
件
公称通径（阀座直径）mm
25
40
50
65
80
100
150
200
气
关
ZHA-22
20～100
20～100
40～200
0.14
0.25
0.40
-
P
P或R
3.00
6.4
6.4







ZHA-23
20～100
20～100
40～200
0.14
0.25
0.40
-
P
P或R

2.25
6.4
6.4
1.95
6.4
6.4





ZHA-34
20～100
20～100
40～200
0.14
0.25
0.40
-
P
P或R



2.36
6.4
6.4
2.04
6.4
6.4
1.67
6.4
6.4


ZHA-45
20～100
20～100
40～200
0.14
0.25
0.40
-
P
P或R






1.41
6.4
6.4
1.14
6.4
6.4
气
开
ZHA-22
20～100
40～200
80～240
0.14
0.25
0.40
-
P或R
P

1.5
4.5
6.4






ZHA-23
20～100
40～200
80～240
0.14
0.25
0.40
-
P或R
P


1.13
3.38
6.40
0.98
2.93
6.4




ZHA-34
20～100
40～200
80～240
0.14
0.25
0.40
-
P或R
P



1.18
3.54
6.4
1.02
3.06
6.4
0.84
2.51
5.85


ZHA-45
20～100
40～200
80～240
0.14
0.25
0.40
-
P或R
P






0.71
2.12
4.94
0.57
1.71
4.00

注：1P－阀门定位器；R－压力继动器。
　　 2允许压差为阀关闭P2=0状态，△P的*大值。
3)*大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。

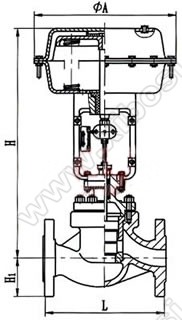

DN
