设计标准
Design Standard

ASME B 16.34 GB/T 12224

结构长度
Structure length

ASME B 16.10 GB/T 12221

连接法兰
Connecting flange

ASME B 16.5 JB/T 79

驱动方式
Driving manner

手动、电动、气动
Manual,Moton driving,Pneumatil

试验和检验
Test & Inspection

JB/T9092 API 598

适用介质
Applicable medium

重油、胶类等易凝固介质
Heavy oil,glue and other easy-clotting medium

序号

零件名称
Accessory name

材 质 Material

GB

ASTM

1

夹套 Jacket

25

A105

2

阀座 Seat

WCB

A216-WCB

3

阀体 Body

25

A105

4

密封圈 SealingRing

PTFE、对位聚苯
PTFE、Counterpoint polypheny1

5

球体 Ball

6

阀杆 Stem

1Cr13

A247-410

7

填料 Stuffing

柔性石墨 Graphite

8

填料压盖 Gland

WCB

A216-WCB

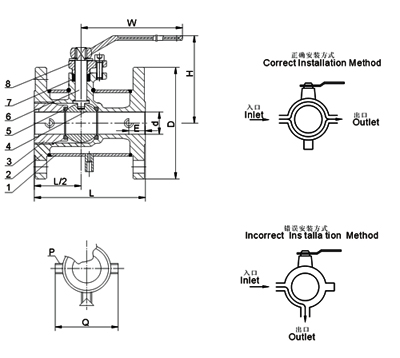

公称通径 (DN)

b

L

D

E

Q

H

W

管螺纹
Pipe thread

(mm)

(in)

(mm)

(in)

P

20

3/4″

19

117

40

11/2″

58.5

147

101

170

G3/4″

25

1″

25

127

50

2″

62.5

156

106

170

G3/4″

40

11/2″

38

165

65

21/2″

63.5

181

125

250

G3/4″

50

2″

51

178

80

3″

68

218

135

250

G3/4″

80

3″

76

229

150

6″

82

275

193

350

G3/4″

100

4″

102

254

200

8″

83

300

265

420

G3/4″

150

6″

152

292

250

10″

95

403

355

1000

G3/4″

200

8″

203

330

300

12″

100

492

410

1300

G3/4″
